Топологий «звезда»

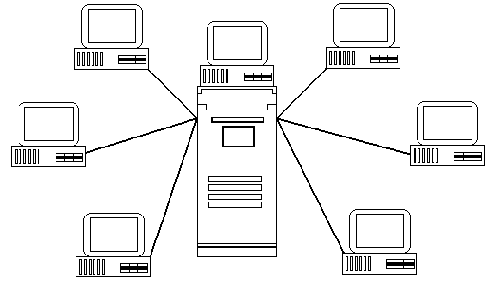

Рис. 9.2.1. Топология «звезда»

В сети с топологией «звезда» файловый сервер находится в центре (Рис. 9.2.1.).

Сеть такого типа имеет свои достоинства:

n Повреждение кабеля является проблемой для одного конкретного компьютера и в целом не сказывается на работе сети;

n   Просто выполняется подключение, так как рабочая станция должна соединяться только с сервером;

n   Надежный механизм защиты от несанкционированного доступа;

n   Высокая скорость передачи данных от рабочей станции к серверу.

Недостатки:

¨   Если географически сервер находится не в центре сети, то подключение к нему отдельных удаленных рабочих станций может быть затруднительным и дорогим;

¨   В то время как передача данных от рабочей станции к серверу (и обратно)

¨   происходит быстро, скорость передачи данных между отдельными рабочими станциями мала;

¨   Мощность всей сети зависит от возможностей сервера. Если он недостаточно оснащен или плохо сконфигурирован, то будет являться тормозом для всей системы;

¨   Невозможна коммутация между отдельными рабочими станциями без сервера.
