Передающий факсимильный аппарат


Передающий факсимильный аппарат содержит (Рис. 7.1.1):

- Анализирующую систему. Она служит для преобразования изображения оригинала в видеосигнал;

-         Электронный узел, предназначенного для преобразования видеосигнала в форму, удобную для передачи по каналу связи.

 Анализирующая система включает:

v    Светооптическое устройство, формирующее узкий световой пучок, который образует на поверхности оригинала “точечное” световое пятно;

v    Развертывающее устройство, которое направляет световой пучок поочередно (в заданной последовательности) на все элементарные площадки, в результате чего от поверхности отражается световой поток, модулируемый по интенсивности с отражающей способностью площадок;

v    Фотоэлектрический преобразователь, преобразующий отражённый световой поток в пропорциональный ему электрический ток (видеосигнал).

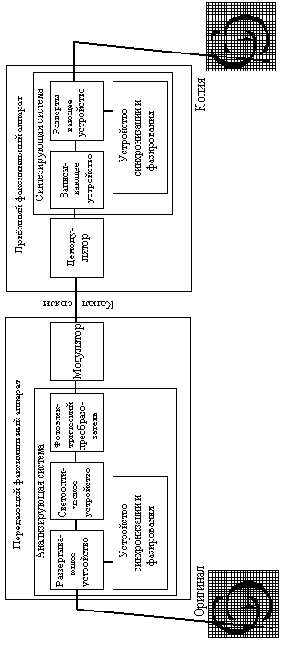

Рис. 7.1.1. Передача и прием факсимильной информации

(структурная схема)
